新兆光电-什么是机器视觉?

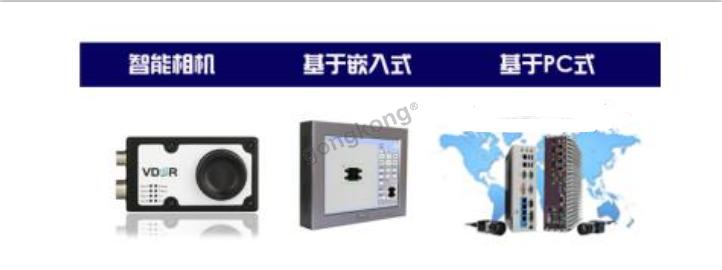

机器视觉系统的分类

•智能相机

•基于嵌入式

•基于PC

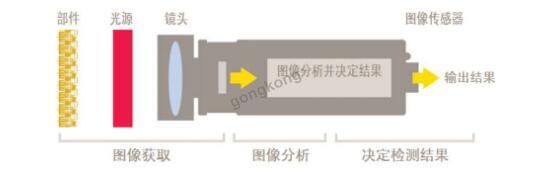

机器视觉系统的组成

•图像获取：光源、镜头、相机、采集卡、机械平台

•图像处理与分析：工控主机、图像处理分析软件、图形交互界面。

•判决执行：电传单元、机械单元

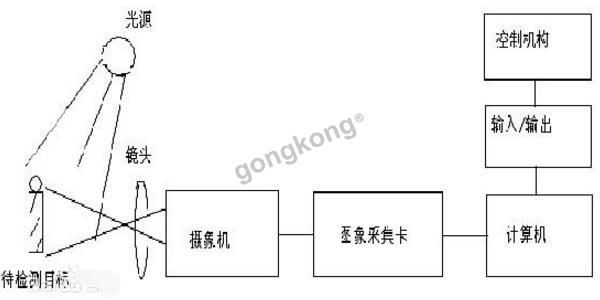

机器视觉的工作原理

      机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格/不合格、有/无等，实现自动识别功能。

机器视觉的应用

案例一：机器人+视觉自动上下料定位的应用

　　现场有两个振动盘，振动盘1作用是把玩偶振动到振动盘2中，振动盘2作用是把玩偶从反面振动为正面。该应用采用了深圳视觉龙公司VD200视觉定位系统，该系统通过判断玩偶正反面，把玩偶处于正面的坐标值通过串口发送给机器人，机器人收到坐标后运动抓取产品，当振动盘中有很多玩偶处于反面时，VD200视觉定位系统需判断反面玩偶数量，当反面玩偶数量过多时，VD200视觉系统发送指令给振动盘2把反面玩偶振成正面。

　　该定位系统通过玩偶表面的小孔来判断玩偶是否处于正面，计算出玩偶中心点坐标，发送给机器人。通过VD200视觉定位系统实现自动上料，大大减少人工成本，大幅提高生产效率。

案例二：视觉检测在电子元件的应用

　　此产品为电子产品的按钮部件，产品来料为料带模式，料带上面为双排产品。通过对每个元器件定位后，使用斑点工具检测产品固定区域的灰度值，来判断此区域有无缺胶情况。

　　该应用采用了深圳视觉龙公司的DragonVision视觉系统方案，使用两个相机及光源配合机械设备，达到每次检测双面8个产品，每分钟检测大约1500个。当出现产品不良时，立刻报警停机，保证了产品的合格率和设备的正常运行，提高生产效率。

案例三：啤酒厂采用的填充液位检测系统案例

　　当每个啤酒瓶移动经过检测传感器时，检测传感器将会触发视觉系统发出频闪光，拍下啤酒瓶的照片。采集到啤酒瓶的图像并将图像保存到内存后，视觉软件将会处理或分析该图像，并根据啤酒瓶的实际填充液位发出通过-未通过响应。如果视觉系统检测到一个啤酒瓶未填充到位，即未通过检测，视觉系统将会向转向器发出信号，将该啤酒瓶从生产线上剔除。操作员可以在显示屏上查看被剔除的啤酒瓶和持续的流程统计数据。

机器视觉的应用现状

   　在国外，机器视觉的应用普及主要体现在半导体及电子行业，其中大概40%-50%都集中在半导体行业。具体如PCB印刷电路：各类生产印刷电路板组装技术、设备；单、双面、多层线路板，覆铜板及所需的材料及辅料；辅助设施以及耗材、油墨、药水药剂、配件；电子封装技术与设备；丝网印刷设备及丝网周边材料等。SMT表面贴装：SMT工艺与设备、焊接设备、测试仪器、返修设备及各种辅助工具及配件、SMT材料、贴片剂、胶粘剂、焊剂、焊料及防氧化油、焊膏、清洗剂等；再流焊机、波峰焊机及自动化生产线设备。电子生产加工设备：电子元件制造设备、半导体及集成电路制造设备、元器件成型设备、电子工模具。机器视觉系统还在质量检测的各个方面已经得到了广泛的应用，并且其产品在应用中占据着举足轻重的地位。除此之外，机器视觉还用于其他各个领域。

　　而在中国，视觉技术的应用开始于90年代，因为行业本身就属于新兴的领域，再加之机器视觉产品技术的普及不够，导致以上各行业的应用几乎空白。目前国内机器视觉大多为国外品牌。国内大多机器视觉公司基本上是靠代理国外各种机器视觉品牌起家，随着机器视觉的不断应用，公司规模慢慢做大，技术上已经逐渐成熟。

　　随着经济水平的提高，3D机器视觉也开始进入人们的视野。3D机器视觉大多用于水果和蔬菜、木材、化妆品、烘焙食品、电子组件和医药产品的评级。它可以提高合格产品的生产能力，在生产过程的早期就报废劣质产品，从而减少了浪费节约成本。这种功能非常适合用于高度、形状、数量甚至色彩等产品属性的成像。

　　在行业应用方面，主要有制药、包装、电子、汽车制造、半导体、纺织、烟草、交通、物流等行业，用机器视觉技术取代人工，可以提供生产效率和产品质量。例如在物流行业，可以使用机器视觉技术进行快递的分拣分类，不会出现大多快递公司人工进行分拣，减少物品的损坏率，可以提高分拣效率，减少人工劳动。
